Круглошлифовальный станок представляет собой двухкоординатный круглошлифовальный станок с ЧПУ (ось X – поперечная подача шлифовальной рамы, ось Z – продольное перемещение рабочего стола)
. Система ЧПУ использует продукцию известных международных и отечественных производителей. Он оснащен функциями
автоматической подачи, отвода, чернового и чистового шлифования, правки шлифовального круга, автоматической компенсации и т.д.
Серия круглошлифовальных станков с ЧПУ:
Благодаря дополнительному
автоматическому измерительному устройству, станок может полностью реализовать замкнутый цикл шлифования.

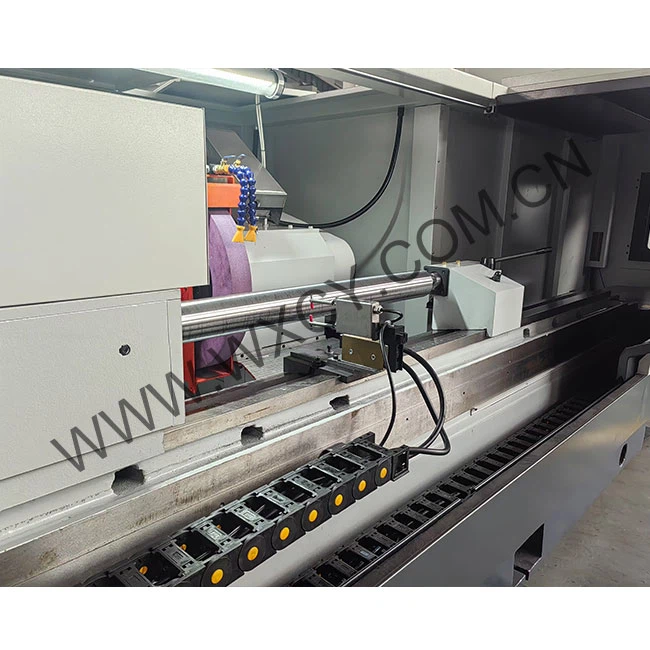

Шпиндель шлифовального круга выполнен в виде шпинделя втулочного типа или шпинделя с динамическим и статическим давлением, направляющая рамы шлифовального круга – стальная направляющая, направляющая рабочего стола – пластиковая направляющая Flat-V со смазкой, а для привода механизма подачи и перемещения рабочего стола
используется шарико-винтовая передача серводвигателя . Корпус станка отлит из чугуна, имеет полностью закрытый защитный кожух, электрошкаф из ПВХ сзади и поворотный рабочий экран спереди.
| Имя Модель | МК1320 х500 | МК1332 х500 | МК1332 х750 | МК1332 х1000 | МК1332 х1500 | МК1350 х2000 |
| Диапазон наружного диаметра шлифования (мм) | 6-200 | 8-320 | 8-320 | 8-320 | 10-320 | 50-500 |
| Длина шлифования заготовки (мм) | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| Угол поворота рабочего стола (°) | +4, -3 | +4, -3 | +4, -3 | +4, -3 | +4, -3 | +4, -3 |
| Высота центра столешницы (мм) | 125 | 180 | 180 | 180 | 180 | 270 |
| Верхняя дека головки грифа (по шкале Мооса) | 4# | 4#/5# | 4#/5# | 4#/5# | 4#/5# | 6# |
| Верхние поверхности задней бабки (по шкале Мооса) | 4# | 4# | 4# | 4# | 4# | 6# |
| Точность позиционирования по оси X (мкм) | 3 | 3 | 4 | 4 | 4 | 8 |
| Точность повторного позиционирования по оси X (мкм) | 2 | 2 | 3 | 3 | 3 | 5 |
| Точность позиционирования оси Z (мкм) | 4 | 4 | 5 | 6 | 8 | 15 |
| Точность повторного позиционирования (мкм) | 2 | 2 | 3 | 3 | 4 | 6 |
| Продольное перемещение рабочего стола (мм) | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| Расстояние перемещения рамы шлифовального круга (мм) | 250 | 380 | 380 | 400 | 400 | 500 |
| Величина перемещения втулки хвостовой рамы (мм) | 40 | 50 | 50 | 50 | 50 | 60 |
| Мощность двигателя шлифовального круга (кВт) | 4 | 11 | 11 | 11 | 11 | 18 |
| Общая мощность станка (кВт) | 13 | 20 | 21 | 21 | 21 | 32 |
| Вес станка (кг) | 2800 | 4000 | 4800 | 5300 | 6800 | 9800 |
| Округлость внешнего диаметра (мкм) | 1.5 | 2 | 2 | 3 | 3 | 5 |
| Цилиндричность внешнего диаметра (мкм) | 3 | 3 | 4 | 5 | 6 | 8 |
| Шероховатость поверхности Ra (мкм) | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 | 0,4 |
Высокоточные валы и оси: шлифование ответственных шеек, посадок подшипников и уплотнительных поверхностей для автомобильной, аэрокосмической, робототехнической и прецизионной техники.
Специализированные компоненты для современных материалов: шлифовальные керамические формы-мишени для полупроводников, кварцевые валы для оптических материалов и длинные гидравлические валы, требующие исключительной точности и качества поверхности.
Гидравлические и пневматические детали: прецизионная шлифовка поршней, штоков, золотников клапанов и цилиндров, требующая превосходной целостности поверхности и постоянства размеров.
* **Бескомпромиссная точность:** Разработано для обеспечения точности на уровне микронов и превосходного качества поверхности.
* **Усовершенствованная технология ЧПУ:** Удобные элементы управления обеспечивают сложное программирование, интеграцию автоматизации и стабильное крупносерийное производство.
* **Проверенная надежность и долговечность:** Изготовлено с использованием прочной конструкции и качественных компонентов, что подтверждено международной сертификацией качества ISO 9001:2015.
* **Лидер инноваций:** Использование десятилетий НИОКР в качестве национального высокотехнологичного предприятия для предоставления передовых решений в области шлифования.
* **Доверенный бренд:** Признан брендом архивов брендов CCTV China, ключевым брендом защиты научных и технологических инноваций Китая и имеет известную торговую марку Wuxi.
